３次元形状計測を搭載したトンネル覆工調査

３次元形状計測を搭載したトンネル覆工調査点検

高精細な可視画像を取得してひび割れ等の外観変状を検出するとともに、光切断法による3次元形状計測を用いて覆工コンクリートのはく離の前兆である段差を非接触かつ定量的に検出することもできる技術。

点検

道路

実証実験あり

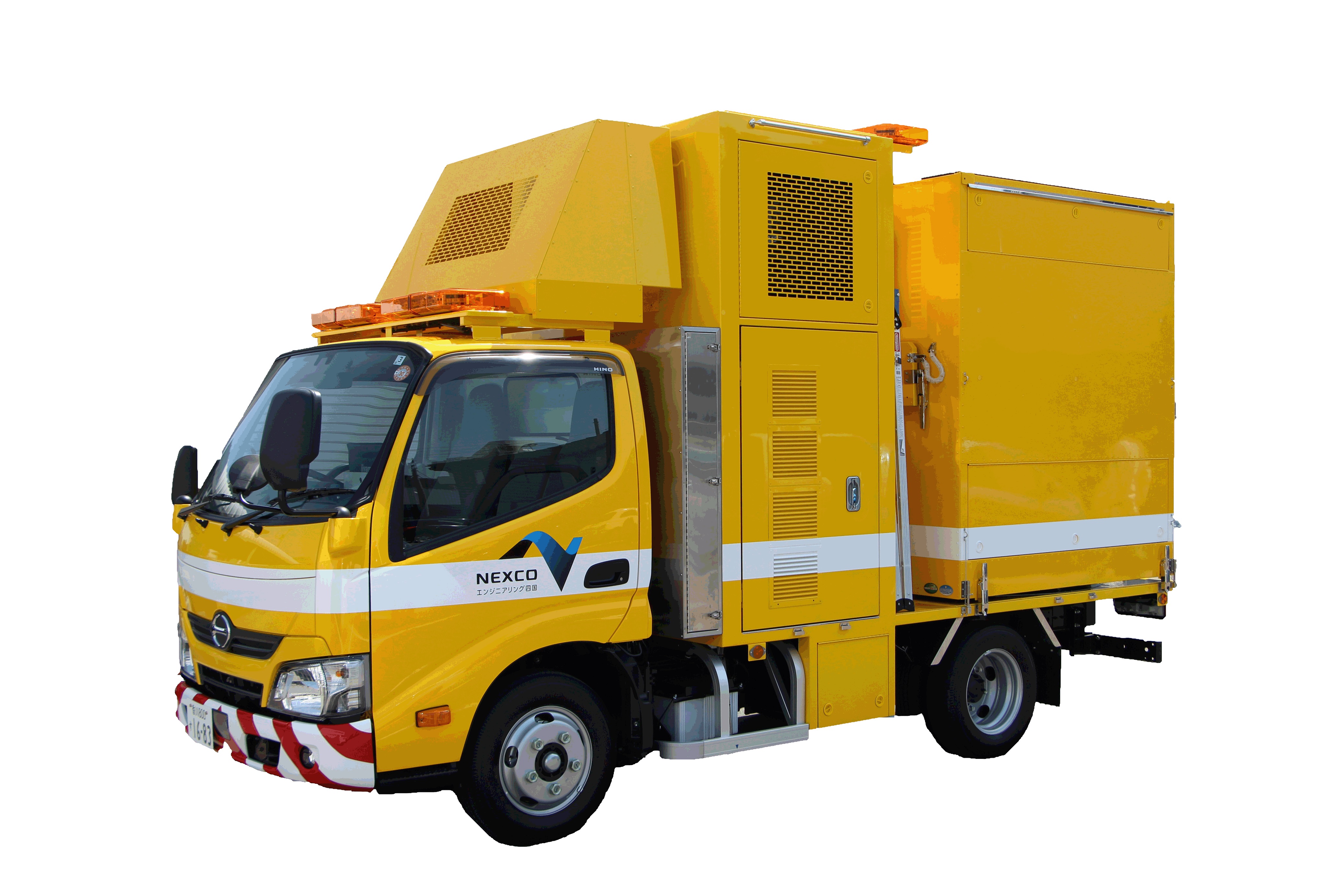

３次元形状計測を搭載したトンネル覆工調査

技術説明

カラーラインセンサーカメラによる高精細な可視画像を撮影し、ひび割れ、はく離、漏水等の外観変状を検出する。同時に光切断法による3次元形状計測を用いて、覆工コンクリートのはく離の前兆である段差を非接触かつ定量的に検出可能。時速80km/hで走行しながら0.2mm以上のひび割れ等の変状を判読できる。近接目視点検の代わりや打音箇所のスクリーニングに用いることで、点検業務の効率化を図ることができる。

３次元形状計測を搭載したトンネル覆工調査

＼この技術の実証実験を近畿本部フォーラムで実施しました！／

第8回実証実験

詳しく見る

この技術に関する資料

SmartEAGLE_tunnel_OL.pdf

ダウンロード
